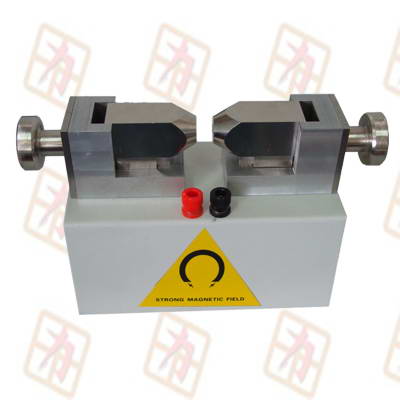

PEM-10微型电磁铁/电磁场

产品名称:PEM-10微型电磁铁/电磁场

产品编号:1-020
产品型号:PEM-10
更新时间:2013.07.28
浏览次数:
   产品详细介绍

1、概述
1.1、PEM-10电磁铁电磁场采用单扼卧式结构、自然冷却方式的电磁铁,具有视野开阔、外形美观、结构可靠、磁场强度高、磁场强度大小调节方便的特点。
1.2、电磁场工作气隙调节轻便灵活,极头极柱一体化结构设计、V型槽结构调节工作气隙大小,调节装卸方便,极面为20 mm×20mm,工作气隙最大为30mm。
1.3、电磁铁工作气隙结构调整采用力田专利技术。
1.4、电磁铁既可用于磁场参数的测量,也可在小气隙时用于试样产品的磁化与磁场试验、测试等。
1.5、PEM-10电磁铁的主要特点是小型轻量,可满足特殊情况的实验测试要求。2、技术参数
2.1、极柱:30 mm×30mm
2.2、极面:Φ 20mm
2.3、工作气隙:0~30mm连续可调
2.4、磁感应强度:工作气隙30mm时,H ≥ 0.12T
2.5、最大磁场:工作气隙5mm时,H ≥ 0.5T
2.6、剩磁:气隙10mm时,H ≤2mT
2.7、工作电流:DC 0~3.0A
2.8、线包绝缘电阻:>10MΩ
2.9、冷却方式:自然风冷。
2.10、电磁铁尺寸:200 mm(L)×100mm(W)×160mm(H)
2.11、重量:   10kg
3.0、磁场参数表(30-60毫米的磁场为拆卸状态下的测量)

工作气隙(mm

5mm

10mm

15mm

20mm

25mm

30mm

35mm

40mm

45mm

50mm

55mm

60mm

磁场强度(mT

0.5A

197

120

73

56

43

33

30

22

20

18

16

15

1.0A

346

211

130

93

78

59

53

44

37

33

32

27

1.5A

468

284

196

133

108

89

76

60

56

50

41

40

2.0A

514

322

226

160

132

107

92

78

68

60

52

51

2.5A

542

342

240

173

142

116

100

92

80

69

65

60

3.0A

567

360

256

182

150

122

105

100

87

76

70

65
