HM-150麦克斯韦亥姆霍兹线圈梯度磁场

产品名称:HM-150麦克斯韦亥姆霍兹线圈梯度磁场

产品编号:01-471
产品型号:HM-150
更新时间:2022.01.13
浏览次数:
   产品详细介绍

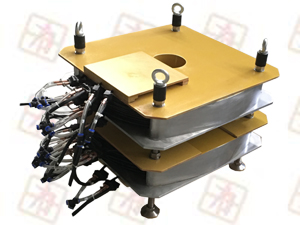

HM-150td麦克斯韦亥姆霍兹线圈梯度磁场
1.概述
梯度磁场已在磁法勘探、磁性探伤、考古挖掘、沉船探测、生物磁学,以及军事科研、及人体磁场测量等诸多领域中得到广泛的应用。工程上的实验研究,往往是不可缺少的,磁场梯度线圈,对于磁场梯度测量仪的校准或科学上和工程上的实验研究,往往是不可缺少的。
众所周知,地球本身就是一个大磁体,它产生的磁场不均匀,其大小和方向随位置变化;由于地下埋藏着矿石,或者存在其它铁磁物体,将会引起局部磁 场畸变;人体具有磁场,不同部位的场强不一样,而且随经络状态,心脏和大脑的活动而变化.心磁图和脑磁图对于研究人体生理活动与病变起着重要作用,它巳成为当前生物磁学最 为活跃的领域之一;在军事科学方面,研究飞弹在梯度磁场中的运行情况,能够获得许多有用信息,所有这些都涉及到梯度磁场的建立和测量问题。
产生磁场梯度的方法包括两类,一类是选择一块地磁环境平稳的区域,在测线上放置铁块产生铁磁异常,用作磁梯度的测试,该方法需要的测试空间比较大,而且地磁环境平稳的区域也不容易找到;另一类是利用通电线圈产生磁场梯度,该方法占用空间小,测试灵活,但是磁场梯度受线圈形状、距离、电流等因素的影响,需要精心设计,磁场梯度通常采用反亥姆霍兹线圈和梯度场麦克斯韦线圈的设计方法。
梯度场麦克斯韦线圈产生的磁场是由两个非线性磁场的矢量叠加而成,由梯度场麦克斯韦线圈的解析解,然后利用数值模拟该梯度场麦克斯韦线圈的磁场分布,使解的形式直观化、可视化,得到该线圈在xoy 平面上的磁场强度分布、磁场梯度分布及等值线图,设计出磁场梯度值的梯度场麦克斯韦线圈.通过与反亥姆霍兹线圈产生的磁场梯度进行比较,在相同的线圈匝数、激励电流和线圈半径条件下,梯度场麦克斯韦线圈产生的磁场梯度均匀区域比反亥姆霍兹线圈产生的磁场梯度均匀区域大,且磁场梯度的均匀性也优于反亥姆霍兹线圈。
2.主要技术参数
2.1 亥姆霍兹线圈
工作电流:0-140A
工作电压:0-100V
功    率: <14kW
亥姆霍兹线圈内径:290(可定制)
亥姆霍兹线圈磁场:1200Gs (可定制)
冷却方式:强制水冷
2.2MAXWELL梯度线圈
工作电流:0-160A
工作电压:10V
功    率:2kVA
梯度线圈内径:150(可定制)
梯  度 磁 场:0-3 T/m(可定制)
冷 却 方 式:强制水冷
外 形 尺 寸:1000*720*720
重量:400kg
